AT-6F 恒溫式疏水閥
 |
 |
| 試驗條件------供試品：AT-6型疏水閥 A社疏水閥 ------主管：配管用炭素鋼鋼管（SGP） 配管徑50、配管長4m 通氣壓力0.5M注入凝結水和汽量1.6升有雙金屬片 |
 |
 |
 |
| ■樣式 |
| 種 類 | 絲牙形 | 法蘭形 |
| 型 式 | AT-6 | AT-6F |
| 形 式 | 恒溫式 | |
| 口 徑 | 15.20.25 | |
| 適用流體 | 蒸汽 | |
| 適用壓力 | 1.0Mpa以下 | |
| 流體溫度 | 184℃以下 | |
| 背壓許容器 | 入口側壓力為50%(最小差壓0.03Mpa) | |
| 耐壓性 | 蒸汽壓：1.5Mpa、水壓：0.5Mpa | |
| 材 質 | 本體：鋼制(SS)絲牙鋼制(SUS)、閥體、閥座：SUS不銹鋼 溫差電偶：SUS316L | |
| 接 口 | JIS Rc 絲牙 | 本體SS：JIS 10K 法蘭 本體：SUS 10K 法蘭 |
| 質 量 | 15A：1.4，20A：1.3,25A：1.2 | 15A：2.7，20A：3.0,25A：3.9 |

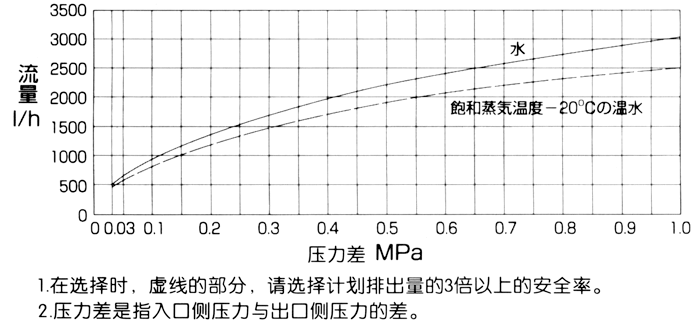

| ■流量線圖 |
 |
| ■流量圖 | (流量單位：1/h) |
| 壓力差(Mpa) | 0.03 | 0.05 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 |
| 水 | 450 | 630 | 940 | 1330 | 1680 | 1960 | 2200 | 2380 | 2590 | 2730 | 2900 | 3010 |
| 飽和蒸汽溫度-20℃溫水 | 420 | 560 | 800 | 1190 | 1470 | 1680 | 1890 | 2060 | 2200 | 2310 | 2410 | 2480 |
| ■構造 |
 |
| ■安裝注意事項 |
| 1. 安裝方向，請把主體側面銘牌上銘記的箭頭所指方向和凝結水流向保持一致。 2.如果疏水閥能夠感受到熱管理機器等設施的放出熱量時，請用裸管隔開1米以上。 3. 請不要為疏水閥保溫。 4. 請避免在疏水閥入口側安裝如電磁閥那樣緊急開關功能。 5. 在動作確認、運行停止時，排出殘留空氣，凝結水時，可以在疏水閥下部Rc1/2插頭部分安裝測試閥、加以利用。 6. 在寒冷的地區，擔心發生凍結時，請在配管時注意不要讓凝結水滯留。 7. 萬一、疏水閥的溫差電偶破損時，閥門關閉。 |
 |
|
|
 |
